Farbgebung von Stromkabeln - Bedeutung und Erklärung

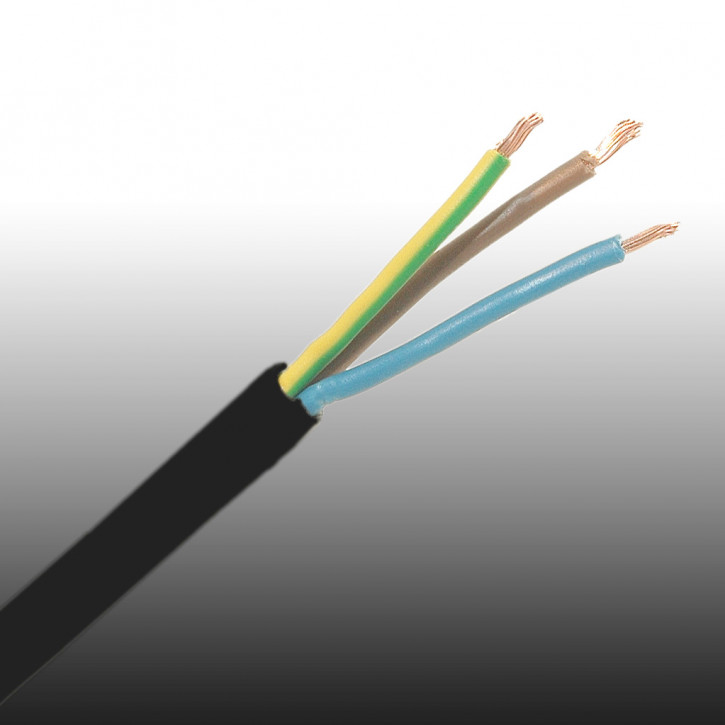

In der modernen Elektroinstallation hat die Farbgebung von Stromkabeln eine besondere Bedeutung und dient der Sicherheit und Klarheit bei der Verkabelung. Insbesondere bei der Installation einer Lampe ist es wichtig, die Funktion und Verbindungsmöglichkeit der einzelnen Kabeltypen zu verstehen. Die häufigsten Farben, die bei Stromkabeln verwendet werden, sind Schwarz, Braun, Blau und Grün-Gelb. Im Folgenden wird erklärt, was jede dieser Farben bedeutet und welche Rolle sie bei der Verkabelung einer Lampe spielt.

Schwarzes oder Braunes Kabel - Phase (L):

Das schwarze oder braune Kabel wird als Phase oder Außenleiter bezeichnet und trägt die elektrische Spannung. Es wird oft auch als "L" (für "live" oder "line") gekennzeichnet. Seine Hauptaufgabe besteht darin, die elektrische Energie aus der Stromquelle, in der Regel das Stromnetz oder der Sicherungskasten, zur Lampe zu leiten. Wenn Sie also eine Lampe anschließen, verbinden Sie dieses Kabel mit dem entsprechenden Anschluss in der Lampe, der den stromführenden Kontakt darstellt. In einer Schalterdose ist dieses Kabel oft dasjenige, das mit dem Schalter verbunden ist, der die Lampe ein- und ausschaltet.

Blaues Kabel - Neutralleiter (N):

Das blaue Kabel dient als Neutralleiter oder "N". Es ist dafür verantwortlich, den Strom vom Verbraucher (in diesem Fall die Lampe) zurück zur Stromquelle zu führen und somit den Stromkreis zu schließen. Ohne diesen Rückfluss wäre der Stromkreis unvollständig und die Lampe würde nicht leuchten. Im Schaltschrank und in den meisten Installationsanleitungen ist der Neutralleiter als "N" gekennzeichnet. Der Neutralleiter sorgt auch dafür, dass die elektrischen Geräte sicher und effizient funktionieren, und ist ein wichtiger Bestandteil der elektrischen Installation.

Grün-Gelbes Kabel - Schutzleiter (PE):

Das grün-gelbe Kabel ist der Schutzleiter oder Erdungsleiter und wird mit "PE" (für "protective earth" oder "protection earth") bezeichnet. Seine Aufgabe ist es, jegliche Fehlströme, die durch defekte Geräte oder Kabel entstehen könnten, sicher zur Erde (Bodenkontakt) zu leiten und somit die Gefahr eines elektrischen Schlages zu minimieren. Bei der Verkabelung einer Lampe wird das grün-gelbe Kabel an den Erdungspunkt oder das metallische Gehäuse der Lampe angeschlossen, falls dies vorhanden ist. Diese Erdung sorgt für zusätzliche Sicherheit und ist in modernen Installationen obligatorisch.

Anmerkungen zur Sicherheit:

Beim Arbeiten mit Strom ist äußerste Vorsicht geboten. Bevor Sie eine Lampe oder irgendein anderes elektrisches Gerät anschließen, sollten Sie unbedingt die Stromzufuhr ausschalten, entweder durch Ausschalten des entsprechenden Sicherungsschalters oder durch Herausnehmen der Sicherung. Verwenden Sie immer geeignete Werkzeuge und überprüfen Sie, ob keine Spannung mehr anliegt, bevor Sie mit der Arbeit beginnen. Es ist ebenfalls ratsam, einen qualifizierten Elektriker hinzuzuziehen, vor allem wenn Sie sich unsicher sind oder die Installation komplexer ist.

Zusammenfassung:

• Schwarzes oder Braunes Kabel (Phase, L): Führt den Strom zur Lampe.
• Blaues Kabel (Neutralleiter, N): Schließt den Stromkreis, führt den Strom zurück.
• Grün-Gelbes Kabel (Schutzleiter, PE): Erdung, leitet Fehlströme sicher ab.

Das Wissen über die Farbkennzeichnung der Stromkabel und deren Funktionen ist essenziell für die sichere und effiziente Installation einer Lampe. Sicherheit hat oberste Priorität, und korrekte Verkabelung ist der Schlüssel dazu.
